Détails sur le produit:
|

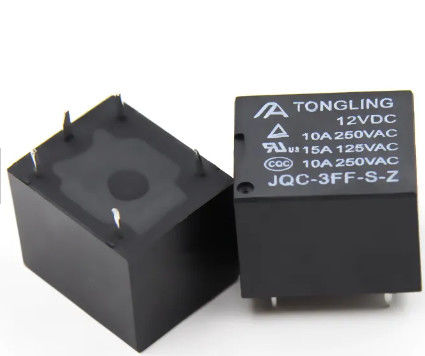

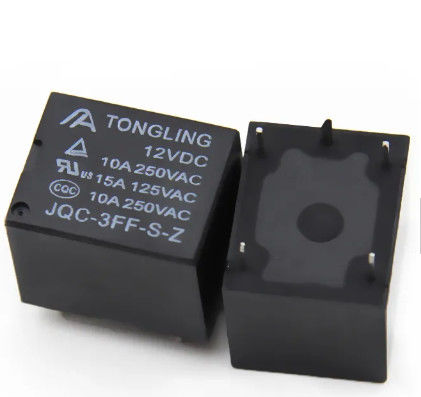

| Mettre en évidence: | Relais de la carte PCB T73,5 relais 15A,125VAC Mini Relay électrique de carte PCB de Pin |
||
|---|---|---|---|
|
Les sparameters spécifiques principaux
|
|
|
Module de relais
|
Relais de JQC-3FF (T73, YF3F, Sangyou SRD, Hongfa HF3FF)
|
|
Tension de bobine
|
C.C : 3V 5V 6V 9V 12V 18V 24V 48V
|
|
Forme de contact
|
SPDT-CO (1 forme C) - 5 bornes
|
|
Matériel de contact
|
Alliage d'argent
|
|
Pin
|
Pin 5
|
|
Estimation de contact
|
10A 250VAC, 15A 125VAC
|
|
Puissance de bobine
|
0.36W
|
|
Taille
|
19.2mm*15.4mm*15.4mm
|
Données de bobine (à 20℃)
|
Tension nominale (volts continu)
|
3
|
5
|
6
|
9
|
12
|
18
|
24
|
48
|
0.36W
|
|
Résistance de bobine (Ω±10%)
|
25
|
69
|
100
|
225
|
400
|
900
|
1600
|
6400
|
|
|
Actuel évalué (mA)
|
120
|
71,4
|
60
|
40
|
30
|
20
|
15
|
7,5
|
|
|
Max Release Voltage (volts continu)
|
2,25
|
3,75
|
4,5
|
6,75
|
9
|
13,5
|
18
|
36
|
|
|
Min Release Voltage (volts continu)
|
0,15
|
0,25
|
0,3
|
0,45
|
0,6
|
0,9
|
1,2
|
2,4
|
|
|
Max Applicable Voltage
|
130% de la tension évaluée à 70℃ et 170% à 23℃
|
||||||||
Données de contact
|
Estimations de contact
|
10A 250VAC 15A 125VAC
|
|
Charge minimum
|
100mA 5VDC
|
|
Max Switching Voltage
|
250VAC/30VDC
|
|
Max Switching Current
|
15A
|
|
Max Switching Power
|
2500VA/240W
|
|
Résistance de contact
|
100mΩMax à 6VDC 1A
|
|
Espérance de vie
|
Élém. élect. : 100 000 opérations (à 30 opérations/minute)
|
|
Mécanique : 10 000 000 opérations (à 30 opérations/minute)
|
Données de Characterinstics
|
Résistance d'isolation
|
100MΩMin à 500VDC
|
|
Résistance diélectrique entre les contacts ouverts
|
750VAC (50/60Hz pour une minute)
|
|
Entre les contacts et la bobine
|
1500VAC (50/60Hz pour une minute)
|
|
Actionnez le temps
|
10ms
|
|
Temps de libération
|
5ms
|
|
Température ambiante
|
-40℃ à +85℃
|
|
Résistance aux chocs
|
Extrémités fonctionnantes : 10G
|
|
Limites de dommages : 100G
|
|
|
Résistance de vibration
|
10-55Hz, 1.5mm
|
|
Fréquence de Max.switching
|
Mécanique : 18 000 operations/hr
|
|
Élém. élect. : 1 800 operations/hr
|
|
|
Humidité
|
40-85%
|
|
Poids
|
10g approximatif
|
|
Norme de sécurité
|
UL TUV ROSH DE CQC
|
| Quantité (morceaux) | 1 - 2000 | 2001 - 10000 | >10000 |
| Délai d'exécution (jours) | 7 | 15 | Pour être négocié |
